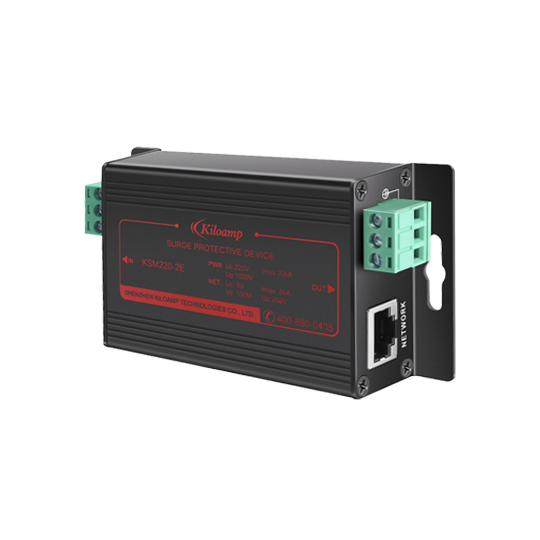

電源+網絡二合一防雷器
所屬類別： 攝像機電涌保護器
應用場景：用于網絡高清視頻監控系統球機、槍機雷電防護
產品特性：
1、滿足網絡高清視頻監控系統通訊要求
2、具備電源、視頻、云臺控制三路防護
3、合理布線，接口與阻抗匹配，插入損耗極低
4、采用三級防護設計，防雷性能更加優越
5、金屬外殼，屏蔽抗干擾能力強
應用場景：用于網絡高清視頻監控系統球機、槍機雷電防護
產品特性：
1、滿足網絡高清視頻監控系統通訊要求
2、具備電源、視頻、云臺控制三路防護
3、合理布線，接口與阻抗匹配，插入損耗極低
4、采用三級防護設計，防雷性能更加優越
5、金屬外殼，屏蔽抗干擾能力強
產品描述：
使用立桿安裝的攝像機，在設備箱安裝銅質接地排通過直徑為16mm2軟質銅絞線連接接地體，設備箱內設備信號通過二合一避雷器進行防雷保護。
電源網絡二合一防雷器采用串聯接法，“IN”為線路接入端，“OUT”為被保護設備端，防雷接地符合防雷規范要求，接地電阻≤4Ω。
1、網絡（RJ45）+電源（12V/24V/36V）二合一防雷器；
2、接口型式：網絡：RJ45 /電源：接線端子；
3、標準防雷電流：5KA（8/20μS），最大放電電流：10KA（8/20μS）；
4、外殼保護等級: IP55；工作溫度：-30℃~+70℃，濕度：5%～95%（無凝露）；
技術參數：
信號部分 | 最大持續運行電壓Uc | 5V | |||
標稱放電電流In | 5kA(8/20μs) | ||||
最大通流容量Imax | 10kA(8/20μs) | ||||
沖擊限制電壓 | ≤20V(10/700μs) | ||||
傳輸速率 | 100Mbps | ||||
插入損耗 | ≤0.5dB | ||||
保護線路 | 1/2,3/6 | ||||
電源部分 | 工作電壓 | 12V | 24V | 36V | 220V |
最大持續運行電壓Uc | 15V | 30V | 48V | 320V | |
負載電流 | 250mA | 250mA | 250mA | 250mA | |
標稱放電電流In | 5kA(8/20μs) | 5kA(8/20μs) | 5kA(8/20μs) | 5kA(8/20μs) | |
最大放電電流Imax | 10kA(8/20μs) | 10kA(8/20μs) | 10kA(8/20μs) | 10kA(8/20μs) | |
電壓保護水平Up | 48V | 96V | 140V | 800V | |
保護線路 | +，- | +，- | +，- | L,N | |
物理部分 | 接頭形式 | 網絡：RJ45 電源：接線端子 | 網絡：RJ45 電源：接線端子 | 網絡：RJ45 電源：接線端子 | 網絡：RJ45 電源：接線端子 |
外形尺寸 | 75*68*40mm | 75*68*40mm | 75*68*40mm | 75*68*40mm | |
工作溫度 | 30℃~+70℃ | 30℃~+70℃ | 30℃~+70℃ | 30℃~+70℃ | |
濕度 | 5%～95%（無凝露） | 5%～95%（無凝露） | 5%～95%（無凝露） | 5%～95%（無凝露） | |
防護等級 | IP55 | IP55 | IP55 | IP55 | |
信號部分 | 最大持續運行電壓Uc | 5V | |||
標稱放電電流In | 5kA(8/20μs) | ||||
最大通流容量Imax | 10kA(8/20μs) | ||||
沖擊限制電壓 | ≤20V(10/700μs) | ||||
傳輸速率 | 100Mbps | ||||
插入損耗 | ≤0.5dB | ||||
保護線路 | 1/2,3/6 | ||||
電源部分 | 工作電壓 | 12V | 24V | 36V | 220V |
最大持續運行電壓Uc | 15V | 30V | 48V | 320V | |
負載電流 | 250mA | 250mA | 250mA | 250mA | |
標稱放電電流In | 5kA(8/20μs) | 5kA(8/20μs) | 5kA(8/20μs) | 5kA(8/20μs) | |
最大放電電流Imax | 10kA(8/20μs) | 10kA(8/20μs) | 10kA(8/20μs) | 10kA(8/20μs) | |
電壓保護水平Up | 48V | 96V | 140V | 800V | |
保護線路 | +，- | +，- | +，- | L,N | |
物理部分 | 接頭形式 | 網絡：RJ45 電源：接線端子 | 網絡：RJ45 電源：接線端子 | 網絡：RJ45 電源：接線端子 | 網絡：RJ45 電源：接線端子 |
外形尺寸 | 75*68*40mm | 75*68*40mm | 75*68*40mm | 75*68*40mm | |
工作溫度 | 30℃~+70℃ | 30℃~+70℃ | 30℃~+70℃ | 30℃~+70℃ | |
濕度 | 5%～95%（無凝露） | 5%～95%（無凝露） | 5%～95%（無凝露） | 5%～95%（無凝露） | |
防護等級 | IP55 | IP55 | IP55 | IP55 | |
